Thursday, September 3, 2009

Teknik Jumper Nokia 8210/2100

Saya akan memberikan tips sedikit mengenai teknik juper untuk ponsel nokia 8210, 8250, 2100, 3610, 5210, 8850, karena pada dasarnya semua ponsel ini sama, baik dari segi komponen maupun jalurnya, banyak dari rekan – rekan telah mengetahui hal tersebut, namun banyak pula rekam – rekan kita yang lain belum mengetahui hal ini, teknik jumper tersebut bisanya akan digunakan pada saat kerusakan ponsel putus jalur antara lain :



Terjadi putus jalur pada sakelar on

Cara jumper sakelar On of :

* Dua jalur diatas terhubung dengan ground
* Dua jalur dibawah hubungkan pada R118 pada kaki sebelah kanan.

Terjadi putus jalur pada UI ( user interface )

Cara jumper No dering :

* Hubungkan titik buzzer Vbat ( VB ) pada konektor baterai pada PCB
* Hubungkan titik buzzer kaki pertama dengan kaki UI no 6

Terjadi putus jalur Vibrator ( getar )

Cara jumper no getar

* Hubungkan pin sebelah kiri ke jalur Vbat ( VB)
* Hubungkan pin sebelah kanan pada kaki UI no 16

Terjadi putus jalur LED ( lampu ) LCD

Cara jumper no LED pada LCD

* Hubungkan titik positif LED pada kaki UI no 9

Terjadi putus jalur LED ( lampu ) keypad

Cara jumper No LED pada keypad

* Hubungkan titik positif LED pada kaki UI no 13

Catt : untuk lebih mudah nya anda dapat menghubungkan LED yang mati pada LED yang masih hidup.cek menggunakan multimeter jalur positif atau negatif yang putus dan hubungkan pada jalur yang sama pada LED yang nyala.

Terjadi putus jalur pada speaker

Cara jumper No voice pada speaker :

* Hubungkan lingkaran dalam ( EARN ) pada L272 diatas IC audio ( cobba )
* Hubungkan lingkaran luar ( EARP ) pada L271 diatas Ic Cobba

Terjadi putus jalur pada Microphone

Cara jumper No voice pada mic :

* Hubungkan titik negatif ( sebelah kiri ) pada ground
* Hubungkan titik positif ( sebelah kanan ) pada R268 yang terletak dibawah IC audio lalu ke C263

Terjadi no sinyal pada switch antenna.

Cara jumper switch antenna :

* Hubungkan titik 3 ke titik 15
* Hubungkan titik 9 ketitik 15

Dengan trik jumper ini anda tidak memerlukan switch antenna lagi tetapi tidak dianjurkan menggunakan dalam jangka waktu lama karena akan merusak kinerja IC sinyal yang lain.

Terjadi no sinyal atau sinyal tidak stabil pada IC PA

Cara jumper :

* Hubungkan Vbat ( VB ) pada IC PA kaki no 3
* Hubungkan Vbat ( VB ) pada IC PA kaki no 6


Terjadi putus jalur Vbat yang menyebabkan ponsel mati total

Cara jumper :

* Hubungkan Vbat ( VB ) pada L103
* Hubungkan L103 pada C 151 { kanan atas IC power (ccont ) }

Terjadi Putus Jalur Pada Charging

Cara jumper :

* Hubungkan titik negatif ( - ) sebelah kanan pada ground
* Hubungkan titik positif ( + ) sebelah kiri pada F101 lalu ke L104

Auto Charging

Cara jumper :

* Hubungkan R131 ke C105 serta cek juga jalur VB

Terjadi putus jalur keypad/ tombol

Cara mengetahui jalur keypad :

* Row = lingkaran dalam
* Col = lingkaran luar


Jalur yang terhubung pada Row 0 : Send dan End

Jalur yang terhubung pada Row 1 : Left , Panah atas , Panah bawah dan Right

Jalur yang terhubung pada Row 2 : 1 , 4 , 7 dan *

Jalur yang terhubung pada Row 3 : 2 , 5 , 8 dan 0

Jalur yang terhubung pada Row 4 : 3 , 6 , 9 dan #


Jalur yang terhubung pada Col 1 : left ,1 , 2 , dan 3

Jalur yang terhubung pada Col 2 : 6 , 5 , 4 , Panah atas dan Send

Jalur yang terhubung pada Col 3 : 9 , 8 , 7 , Panah bawah dan End

Jalur yang terhubung pada Col 4 : # , 0 , * , dan Right


Cara jumper :
Hubungkan kabel jumper sesuai bagan yang ada jika putus jalur Row maka hubungkan dengan lingkaran dalam setelah dicek menggunakan multimeter dan diketahui jalur row yang putus

*
Jika Col maka hubungkan dengan lingkaran luar.
READMORE - Teknik Jumper Nokia 8210/2100

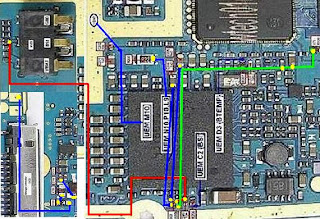

Jalur Konektor Charger Ponsel Nokia 3100

Permasalan not charging pada perangkat ponsel bisa saja terjadi dan tidak terkecuali pada ponsel nokia 3100 atau ponsel-ponsel lainnya, permasalahnya saat ini adalah bagaimana cara memperbaiki kerusakan tersebut dengan sangat mudah dan tidak membutuhkan waktu yang lama, memang jika kita ingin memperbaiki kerusakan yang demikian, kita harus sering-sering mengasah keterampilan yang dimiliki agar supaya semakin lama kita bergelut dibidang reparasi perangkat ponsel maka samakin menjadi-jadi pula ilmu yang dimiliki, anda dapat mengikuti langkah dan petunjuk jalur tegangan yang dilewati khususnya jalur-jalur komponen charger, dari mulai IC charger, Konektor battry, dan juga komponen-komponen kecil lainnya yang juga ikut mendukung dalam urusan isi dan mengisi tegangan battery


READMORE - Jalur Konektor Charger Ponsel Nokia 3100

Tips Mengganti Switch On/Off

Kali ini saya akan mencoba membahas tips untuk melakukan pencabutan dan pemasangan tombol atau saklar switch on/off pada perangkat handphone, masalah ini terkadang terlihat sangat sepele atau sangat mudah sekali, namun jika kita tidak mengetahui teknik dalam melakukan pencabutan atau pemasangan switch on/off maka akan menyebabkan dampak yang sangat berat juga, missalkan saat melakukan pencabutan switch on/off terjadi putus jalur atau terangkatnya jalur pada pcb handphone yang berada dibawah tombol switch on/off, akibat kerusakan ini akhirnya kita diharuskan untuk melakukan teknik jumper, sedangkan jika kita benar-benar telah memahami bagaimana cara melepas atau mencabut tombol switch on/off dengan benar, maka hal yang demikian sangatlah kecil untuk terjadi. Dibawah ini adalah langkah-langkah dan persiapan serta teknik dalam melakukan pencabutan dan pemasangan tombol atau saklar switch on/off.

Teknik Pencabutan Tombol Switch On/Off

Anda dapat menggunakan penjepit papan pcb atau penjepit board agar memudahkan dan mengurangi pergeseran PCB sewaktu pelepasan dan pemasangan tombol switch on/off, untuk penggantian tombol atau saklar sakelar switch On/off, sebaiknya menggunakan dua mata solder agar tidak terjadi kerusakan pada jalur PCB, dua mata solder ini digunakan dalam posisi tidur terutama pada sakelar On/Off yang mempunyai 4 kaki, pastikan mata solder telah cukup panasn dan pastikan menggunakan mata solder yang mempunyai ujung mata yang lancip dan pada ujung mata solder dapat menempel timah,

setelah yakin ujung mata solder bagus lalu tempelkan ujung mata solder dalam kondisi tidur pada kaki kaki sakelar On dan diamkan kira kira 5 -7 detik hingga terlihat timah pada kaki sakelar On melumer dan kelihatan cair, setelah timah tersebut cair geser kedua solder kearah atas untuk menarik sakelar yang rusak. Setelah sakelar terangkat bersihkan sisa timah pada PCB ponsel dengan cara mengangkat sisa timah dengan menggunakan kawat serabut jika diperlukan. Pada rangkaian elektronik lain biasa digunakan pompa penyedot timah untuk pengangkatan sisa timah tetapi pada rangkaian ponsel cukup digunakan kawat serabut karena timah yang tersisa tidak terlalu banyak sehingga dengan menggunakan kawat serabut sudah cukup.



Teknik Pembersihan Sisa Timah Pada Papan PCB

Letakkan kawat serabut pada songka pasta , lalu angkat dan letakkan pada tempat yang terdapat sisa timah yang akan dibersihkan. Posisi ujung mata solder diletakkan diatas kawat serabut diamkan beberapa saat setelah yakin timah dibawah kabel serabut cair, geser kawat serabut bersamaan dengan menggeser solder kearah atas atau samping maka saat itu juga sisa timah terangkat dan menempel pada kawat serabut sehingga permukaan timah pada PCB rata, Setelah timah pada PCB rata maka sakelar on/off siap dipasang.



Teknik Pemasangan Tombol Switch On/Off

Anda dapat menggunakan penjepit papan pcb atau penjepit board agar memudahkan dan mengurangi pergeseran PCB sewaktu pelepasan dan pemasangan tombol switch on/off, anda cukup menggunakan satu mata solder, sebelum tombol switch On/Off yang baru dipasang sebaiknya anda cek lebih dahulu dengan menggunakan multi tester, pastikan switch On/Off yang akan anda pasang dalam kondisi bagus atau dapat digunakan, Letakkan switch On/Off pada posisi jalur yang tepat yang ada pada PCB ponsel. Pada ujung mata solder beri timah secukupnya lalu letakkan pada kaki - kaki switch On/Off yang sudah anda letakkan dan anda pegang dengan bantuan penjepit atau pinset pada PCB ponsel, solder satu persatu hingga telah tersolder atau terpatri dengan baik pada PCB ponsel. Pastikan jangan sampai antara kaki kakinya terhubung karena jika terhubung maka sakelar akan otomatis On tanpa harus menekan switch On/Off.

Cara pengetesan langsung dapat anda lakukan dengan cara masukkan baterai pada back casing ponsel, kemudian letakkan PCB ponsel lalu tekan switch On/Off tanpa harus menutup PCB dengan casing ponsel, setelah menekan switch On/Off pada ponsel maka ponsel sudah dapat hidup dan hal ini berarti pemasangan sudah berhasil dilakukan.


READMORE - Tips Mengganti Switch On/Off

Solusi Praktis Perbaikan Contact Retailer dan Phone Startup Failed

Sering kali kita dihadapkan pada masalah seperti ini, yaitu “Phone Startup Failed, Contact Retailer”. Apabila menghadapi kasus kerusakan seperti ini pada ponsel anda, tidak perlu panik, karena bisa jadi anda dapat memperbaikinya sendiri setelah membaca artikel berikut.

Contact Retailer ini biasa terjadi pada ponsel Nokia yang memiliki system operasi Symbian. Yang dikenal dengan Nokia Series 60 atau golongan WD2 dan BB5. mengapa hal ini bisa terjadi? Hal ini disebabkan karena memori ponsel yang mengalami gangguan atau kerusakan data didalamnya. Sehingga data yang corrupt tadi dapat menimbulkan contact retailer tersebut. Penyebabnya bisa dari terlalu banyak menyimpan data sehingga memory menjadi penuh, kesalahan menginstall aplikasi, ponsel terjatuh, kena air, dan sebagainya.

Langkah pertama yang dilakukan untuk memperbaiki kerusakan ini adalah melakukan soft format ataupun hard format pada ponsel. Apabila ponsel kadang-kadang masih bisa booting sempurna, maka lakukan soft format dengan menekan *#7370# lalu masukkan kode lock 12345.

Proses ini akan menghapus semua data pada ponsel yang menyebabkan masalah ini. Namun biasanya Contact Retailer tidak dapat menyelesaikan booting hingga tidak dapat menekan kode Reset tersebut, maka langkah selanjutnya adalah melakukan Hard Format. Kode ini tidak dapat dilakukan di semua ponsel, hanya ponsel tertentu saja yang bisa menggunakan kode ini. Pada ponsel Nokia 6600, 7610,6670 dan 3230 dapat dilakukan hard format ini dengan menekan keempat tombol yaitu Tombol Call + On/Off + * + 3 saat ponsel dalam keadaan mati, hingga ponsel menyala dan melakukan proses formating sampai selesai .Setelah format selesai dilakukan maka layar ponsel akan tampil pesan insert simcard atau masukkan kartu sim, jika saat melakukan proses tersebut anda menggunakan kartu sim maka setelah proses format selesai , ponsel akan menampilkan menu pada ponsel. Sebelum melakukan format diatas sebaiknya MMC atau memory eksternal dilepas terlebih dahulu untuk mencegah terjadinya tidak kompatibel antara ponsel dengan MMC tersebut.

Pada Nokia golongan baru BB5, dapat pula dilakukan cara tersebut.

Pada golongan Communicator (9210,9300,9500) dengan cara melakukannya dengan mencopot baterai terlebih dahulu lalu pasang battere kembali dan segera tekan Ctrl + Shift + F hingga muncul jendela konfimasi Formatting.

Pada Nokia 7710 tekan tombol Garis tiga + Menu + Titik kanan tengah seperti pada gambar.



Format pada nokia 6600 secara manual dengan menggunakan kode Tombol Call + On/Off + * + 3



Apabila proses formatting manual selesai, maka kemungkinan besar ponsel dapat kembali normal.

Langkah selanjutnya adalah melakukan formatting User Area dengan menggunakan Box Flasher yang kompatible. Banyak jenis box yang dapat melakukannya antara lain, UFS3 Tornado Flasher, Griffin, MT Box, JAF, PBB, UB, GTI, dan lain -lain. Dengan alat tersebut dapat dilakukan proses formatting serta factory default untuk menghapus data user area serta mengembalikan posisi ponsel kembali standar. Dapat juga dilakukan proses reflashing untuk mengupgrade firmware pada ponsel untuk menyempurnakan dan memperbaiki bug yang ada pada versi firmware sebelumnya. Setelah proses flashing selesai jika tampil Invalid Sim maka Lakukan klik Unlock untuk menyelesaikannya.

Dengan Box tersebut, dapat pula dicek informasi IMEI pada ponsel. Apabila IMEI ponsel ???? berarti kerusakan data pada IC UEM atau IC Flash. Dengan kata lain IMEI UEM dan Flash sudah tidak sama lagi. Lakukan Read UEM untuk mencek kondisi UEM, apabila tetap muncul ??? sudah dipastikan UEM rusak. Namun apabila terbaca IMEI UEM tersebut, maka solusi yang dilakukan adalah Rebuild IMEI pada IC Flash dengan file RPL imei yang sama dengan UEM dengan jalan mengkalkulasinya.

Berikut langkah perbaikan menggunakan tornado :

Sebagai contoh menggunkan ponsel nokia 6670

1. Hubungkan handphone ke box tornado menggunakan kabel flash untuk Nokia 6670. Pastikan kabel berfungsi dan tidak ada pin yang rusak begitu pula programming interface pada mesin PWB bersih dan tidak rusak.

2. Hubungkan juga box tornado ke computer menggunakan USB cable.

3. Hidupkan computer dan aktifkan software tornado untuk Nokia versi terbaru yaitu DCTX_UFS dengan memilih short cut pada layar desktop atau dari start di program file.

4. Aktifkan hubungan computer ke box tornado dengan memilih perintah connect pada tampilan DCTX. Saat proses ini terjadi lampu led TX dan RX pada box tornado akan berkedip hingga tampilan versi software pada box tornado ditampilkan di layar proses /result.



product handphone Nokia 6670 pada folder WD2 yang terdapat disebelah folder DCT4. Jika baseband handphone UEM dan UPP tidak rusak, dengan memilih check box pada autodetect product diikuti dengan menekan tombol check beserta info maka secara automatis product handphone akan dipilih berdasarkan software MCU dan PPM dalam EEPROM/Flash.



6. Selanjutnya lakukan perintah boot up dengan menekan tombol check di handphone. Jika proses berhasil maka tampilan 1st boot ok, WD2 UPP. xxxx Repowering Mobile akan tampil di box result/event jika pesan error tampil maka bagian baseband UEM rusak.

7. Tekan tombol info. Semua informasi software MCU,PPM hingga network akan di tampilkan di result/event. Pada case study ini ditemukan tampilan info sulit untuk ditampilkan. Sering terpotong hanya informasi MCU dan PPM software saja yang tampil sedangkan info lainnya tidak tampil.



8. Lakukan proses check dan info berulang barulah info dapat ditampilkan dengan lengkap. Kerusakan seperti ini dengan gejala sulit untuk membaca informasi pada proses info disebabkan oleh rusaknya sotware bagian MCU dan PPM atau hardwarenya yaitu UPP atau IC flash. Umumnya handphone sulit atau tidak dapat masuk ke kondisi local mode/ local mode error.



9. Lakukan pengisian ulang firmware versi terbaru pada MCU dan PPM Nokia 6670 dengan proses flash. Jika ditemukan kegagalan dalam proses flash lakukan penghapusan EEPROM dengan menggunakan fasilitas ERASE Flash. Pilih Firmware lainnya dengan memilih versi firmware yang lebih lama.



Dengan melakukan Erase EEPROM dan pemasukan firmware yang berbeda masih ditemukan tampilan pesan “Contact Retailer” pada Nokia 6670 ini. Begitu juga setelah melakukan master reset dengan *#7730# dan formatting handphone dengan 3, *, tombol panggil dan tekan sakelar On bersamaan..

Dengan melakukan semua langkan diatas kerusakan sudah dapat di alokasikan bukan pada bagian software handphone Nokia 6670 tetapi rusak di bagian base bandnya.

Langkah selanjutnya buka casing handphone untuk mengeluarkan mesinnya. Setelah melakukan visual check terhadap mesin ini ditemukan mesin dalam kondisi masih baru dan bersih belum pernah di service.

Rework koneksi micro BGA pada IC di bagian baseband dimulai dengan IC power UEM tetap memberikan tampilan “Contact Retailer”. Rework ( solder ulang melalui solder uap ) dilakukan dengan flux,temperature hot air,tekanan angin, jarak dan waktu yang optimal. Kesalahan pada proses rework dapat membuat handphone lebih rusak lagi bahkan fatal handphone mati sama sekali dan tidak dapat diperbaiki kembali. Jika anda belum terbiasa atau kurang pengalamannya dalam pengerjaan proses rework micro BGA ini sebaiknya jangan mencobanya karena type handphone Nokia terbaru keluaran 2005 sudah dilengkapi oleh micro BGA yang bebas dari timah sehingga membutuhkan temperature yang lebih tinggi dalam proses rework. Pengalaman kami pada rework 6670 dan 7710 dengan temperature yang tidak terkontrol membuat mesin handphone/PWB rusak karena hangus dan bending. Sehingga terjadi putus jalur pada layer PWB bagian dalam. Jika anda tidak yakin dalam rework ini sebaiknya serahkan handphone ke service centre terdekat yang berpengalaman.

Berikutnya rework di bagian CPU/UPP dengan parameter yang sudah ditentukan seperti diatas.Hasilnya proses rework inilah yang dapat mengatasi kerusakan “Contact Retailer” pada handphone Nokia 6670 ini. Setelah proses tersebut handphone akan normal kembali dan dapat masuk ke dalam menu handphone tanpa ada kekurangan atau efek kerusakan berantai yang disebabkan oleh kerusakan mikro BGA pada bagian UPP.

Dengan case study ini dapat disimpulkan kerusakan “Contact Retailer” pada handphone Nokia 6670 yang sudah lengkap dengan aplikasi multimedia ini bukan sekedar kerusakan pada bagian software semata tapi terkait juga pada bagian hardware baseband khususnya CPU/UPP. Kerusakan karena software biasanya akan memberikan tampilan “Contact Retailer” yang permanen tatapi bila kerusakan pada hardware UPP pesan ini tidak tetap adakalanya handphone normal dan tanpa peringatan memberikan pesan tersebut.

Gejala seperti ini biasanya membingungkan bagi pengguna handphone dan menyulitkan teknisi dalam analisa kerusakan, karena kerusakan tidak menentu akibat terjadi intermittent system pada handphone. Sesaat handphone normal dilain waktu muncul pesan kerusakan. Kerusakan dengan gejala ini dapat menyebabkan kondisi fatal yaitu handphone mati karena salah analisa beserta penanganannya dan tidak mungkin untuk diperbaiki kembali karena membutuhkan biaya yang sangat tinggi sekali sama dengan harga handphone sejenis yang baru.

Sekali lagi kami sarankan bila anda kurang pengalamannya dalam rework mikro BGA di UEM dan UPP sebaiknya serahkan saja handphone ke service centre yang sudah berpengalaman untuk menghindari resiko-resiko seperti diatas.

Langkah terakhir adalah kerusakan pada hardware ponsel yang biasanya disebabkan oleh bagian memory ponsel yaitu IC Flash dan RAM. Terutama IC Flash 1 yang menyimpan data User Area. Lakukan Erasing Flash 1 dengan address 02000000 hingga 027FFFFF, apabila terjadi erasing error bisa dipastikan kerusakan pada IC Flash tersebut Lakukan penggantian IC Flash dan setelah itu proses flashing kembali.
READMORE - Solusi Praktis Perbaikan Contact Retailer dan Phone Startup Failed

Atasi App Closed Main Error Tanpa Format

Langkah-langkahnya sebagai berikut :

* Jalankan aplikasi file manager untuk melacak file dalam ponsel (aplikasi tersebut seperti, SeleQ, Fexplore, YaExplore atau lainnya)
* Masuk ke folder C:\system\bootdata, kemudian pilih ‘Firstbootdata’
* Pilih option, delete file
* Selanjutnya matikan ponsel dan keluarkan MMC dari dalam ponsel
* Setelah MMC dilepaskan, hidupkan kembali ponsel tanpa MMC (akan tampil format jam lalu masukkan tanggal dan jam)
* Matikan ponsel, kemudian pasang kembali MMC dan hidupkan ponsel
* Ponsel Telah Normal

Catatan:
Untuk menghindari perubahan pada menu ponsel, anda dapat melakukan langkah dibawah ini:

* Backup file aplications.dat
* Gunakan aplikasi file manager untuk mengeksplorasi data, C:\system\data
* Pilih Applications.dat, tekan option, copy
* Kemudian “paste” file tersebut ketempat yang aman, misalkan: E
* Jadi jika Anda ingin menu tampilan ponsel kembali seperti sebelum melakukan perbaikan. Cukup lakukan copy file back up aplications.dat tadi kedalam folder (C:\system\Bootdata). Tekan yes ketika muncul tampilan untuk melakukan overwrite file.
READMORE - Atasi App Closed Main Error Tanpa Format
